Strands XBB Netzteil mit 6 Ausgängen

Strands XBB Netzteil mit 6 Ausgängen

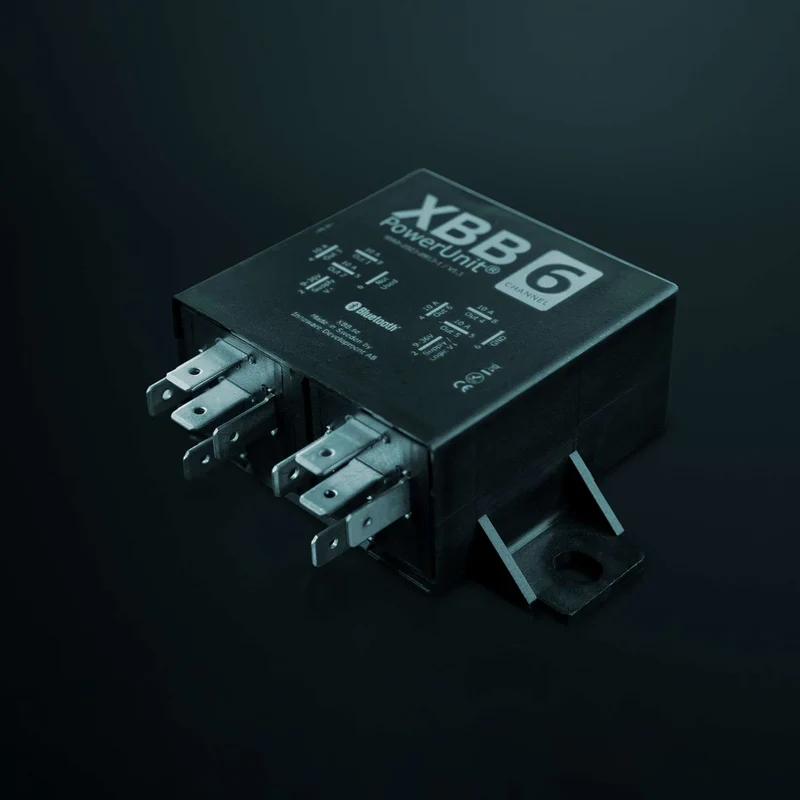

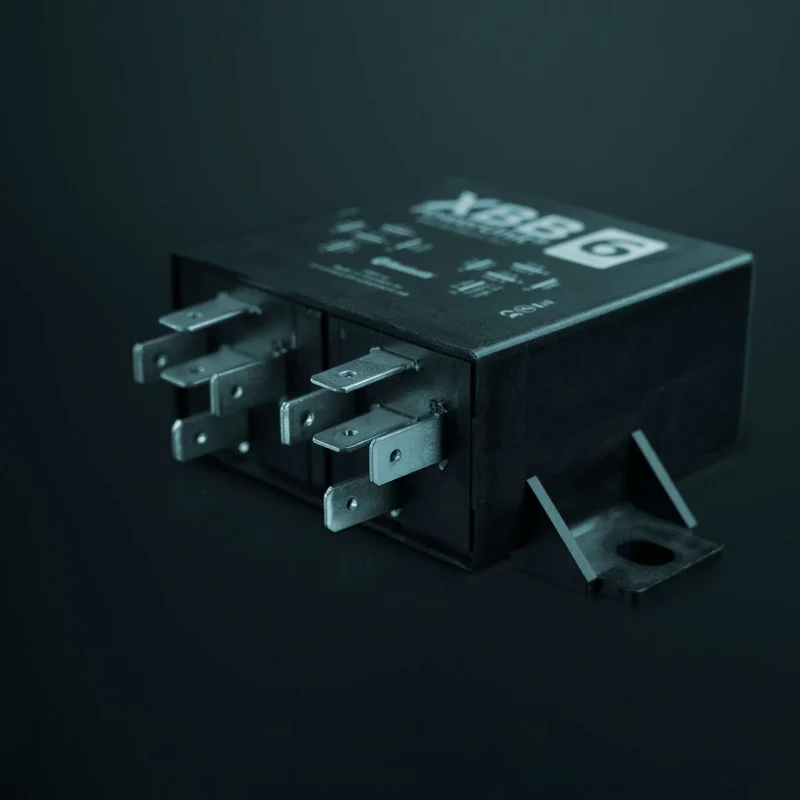

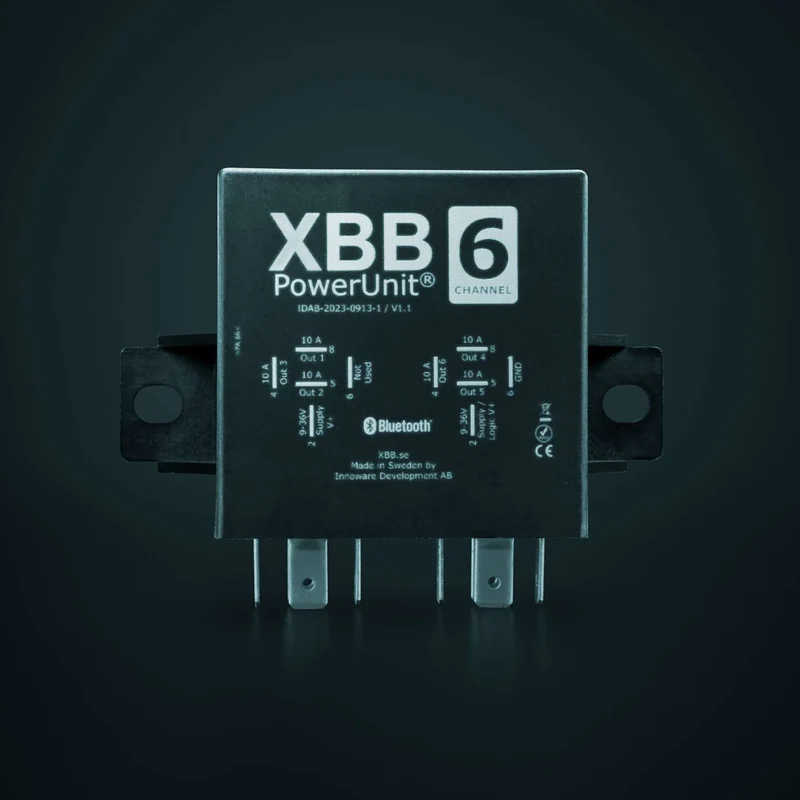

Das PowerUnit-Relais mit sechs Ausgängen ermöglicht den Anschluss mehrerer Leuchten (6 x 120 W) an CAN-Bus-gesteuerte Fahrzeuge. Dieses Relais arbeitet mit der Dongle-Steuereinheit zusammen. Die XBB PowerUnit 6® ist die ideale Lösung, wenn Sie LED-Leisten, Arbeitsscheinwerfer und andere Komponenten komfortabel anschließen möchten.

Durch den Anschluss über die XBB PowerUnit 6® entfällt das aufwendige Auseinanderbauen des Fahrzeuginnenraums, um schwer zugängliche Kabel zu finden. Das Gerät kann bis zu 6 Funktionen pro Einheit mit 6 Ausgängen mit jeweils maximal 10 A steuern. Der Relaisanschluss entspricht der Norm ISO 8092-1.

So funktioniert es

Die XBB PowerUnit 6 ist ein Relais zur Lichtsteuerung, mit dem bis zu sechs separate Leuchten an ein CAN-Bus-gesteuertes Fahrzeug angeschlossen werden können. Jeder Ausgang kann mit einer maximalen Last von 120 W versorgt werden. Das bedeutet, dass mit einer PowerUnit 6 und einem einzigen Relais bis zu sechs Leuchten betrieben werden können. Das Funktionsprinzip des Relais erlaubt den Anschluss weiterer Leuchten oder unterschiedlicher Funktionen (z. B. Standlicht, Rückfahrscheinwerfer usw.).

Die PowerUnit 6 ist für die Verwendung mit dem XBB Dongle-Steuergerät vorgesehen, beispielsweise beim Einbau von Zusatzscheinwerfern, wenn der Ansteuerstrom nicht direkt vom Stromkabel der Lampe abgenommen werden kann, sondern das Fernlichtsignal über die OBD-II-Schnittstelle erfasst werden muss. Der Dongle wird in die OBD-II-Schnittstelle gesteckt, erfasst dort das Fernlichtsignal und sendet die Information an die PowerUnit, die daraufhin den im Fahrzeug installierten Scheinwerfer entsprechend steuert. An ein Dongle-Steuergerät können bis zu vier PowerUnit-Relais angeschlossen werden, d. h. mit PowerUnit-6-Relais stehen aktuell 24 Ausgänge zur Verfügung.

Die XBB PowerUnit funktioniert nur in Verbindung mit der Dongle-Steuereinheit. Falls Sie noch keine Steuereinheit besitzen, können Sie hier eine kaufen.

Klicken Sie hier für den Smart Button, der mit dieser Konfiguration kompatibel ist.

Produktdatenblatt

• Nennspannung: 12 / 24V
• Betriebsspannung: 9-36V
• Stromverbrauch im Schlafmodus: 4 – 5.3 mA
• Maximale Belastung: 6 x 120 W bei 12 V
  • Für Lampen mit einer Leistung über 120 W kontaktieren Sie uns bitte.
• Anschluss: 10 x 6.3 mm
• Maße:
• Gewicht:
• Betriebstemperatur: -40 - 85 °C
• IP-Schutzklasse: IP53
• EMV/Zulassungen:
  • EN 50498: 2010
  • EN 50581: 2012
  • ROT 2014/53 / EU
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • / 11: 2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN62479:2011-09
  • RoHS 2011/65 / EU
• Garantie: 12 Monat
